Gerador Estático de Reativo ReactStat

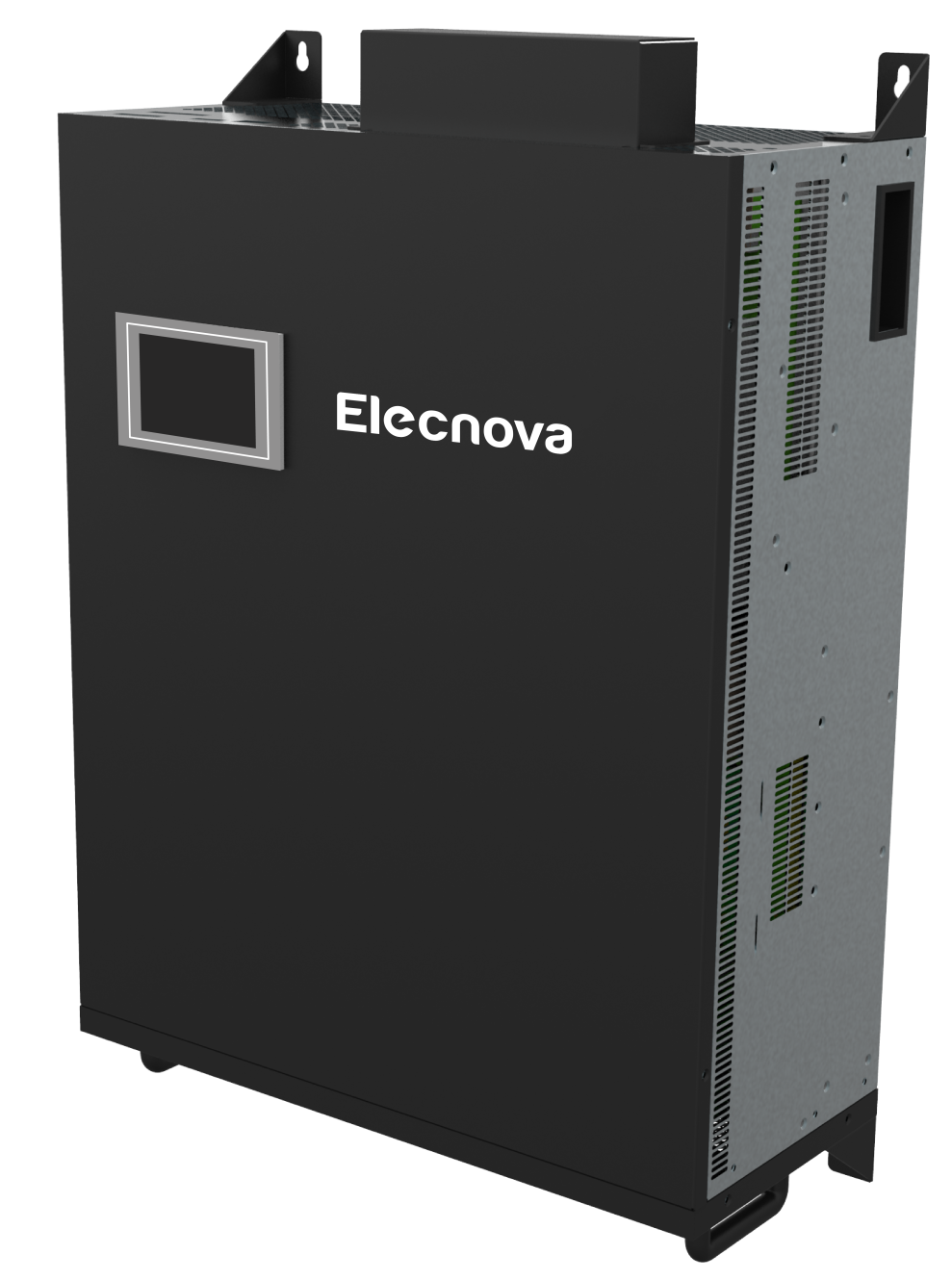

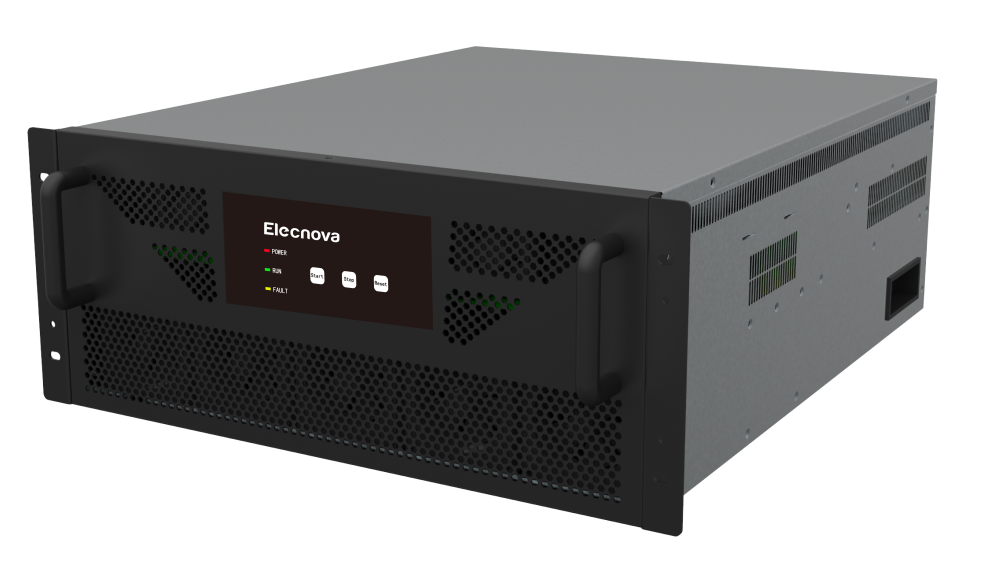

Gerador Estático de Reativo ReactStat

O ReactStat da Elecnova é um produto inovador de compensação de potência reativa, projetado para otimizar o desempenho elétrico em sistemas industriais e comerciais. Ele atua como uma fonte dinâmica de corrente reativa, oferecendo flexibilidade no controle para melhorar o fator de potência. Com alta eficiência e tecnologia avançada, o ReactStat corrige deficiências de energia reativa, melhora a eficiência energética e reduz custos operacionais, garantindo uma distribuição estável de energia e minimizando penalidades por baixo fator de potência.

Aplicações:

  • Compensação de potência reativa em sistemas industriais.
  • Otimização do fator de potência em redes elétricas comerciais.
  • Redução de custos operacionais em instalações de grande porte.
  • Estabilidade na distribuição de energia em sistemas de infraestrutura crítica.

Benefícios:

  • Melhora da eficiência energética.
  • Redução dos custos operacionais.
  • Minimização de penalidades por baixo fator de potência.
  • Estabilidade na distribuição de energia.
Solicitar um orçamento
Descrição Princípio de operação Mídias

Descrição

O ReactStat é uma avançada solução de correção de fator de potência, projetada para otimizar a eficiência energética e reduzir o impacto ambiental em tempo real. Utilizando tecnologia de três níveis e componentes eletrônicos de alto desempenho, o ReactStat equaliza a corrente reativa como uma fonte dinâmica, assegurando uma distribuição estável de energia.

Principais Parâmetros Técnicos:

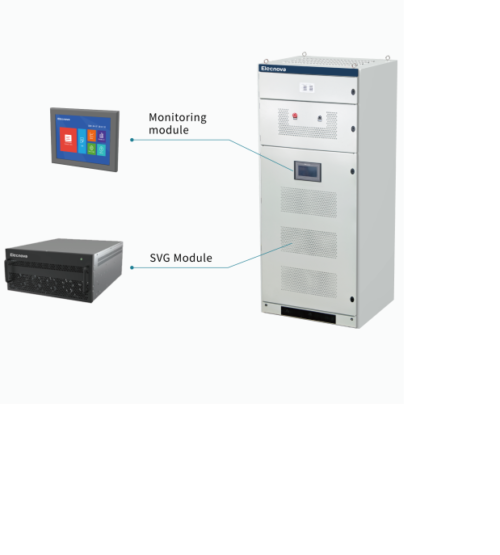

-Tipo de Montagem:Gabinete
-Entrada Nominal:Até 600A
-Frequência da Rede Elétrica:50/60Hz ±5%
-Operação em Paralelo:Disponível
-Eficiência Global:Até 97%
-Porta de Comunicações:RS485
-Protocolo de Comunicações:Modbus-RTU
– Interface de Display do Módulo:Tela de toque LCD de 7 polegadas / 10 polegadas (opcional)
– Função de Proteção:Proteção contra sobretensão, subtensão, frequência acima e abaixo do limite, sequência invertida de tensão de entrada, sobrecorrente, sobreaquecimento, sobrecarga e curto-circuito da barra de barramento.
-Alarme de Monitoramento:Disponível
– Monitoramento:Monitoramento independente e monitoramento centralizado
-Topologia do Circuito:3 níveis
-Dimensões:Varia de 800×800×2200 mm³ a 1500×800×2200 mm³
-Peso Líquido:De 150kg a 600kg
– Faixa de Filtragem:2 a 51 ordens
– Grau de Filtragem: Ajustável de -1 a +1
– Tempo de Reação: <100μs
– Tempo de Resposta:<5ms
– Alvo de Fator de Potência: Ajustável
– Frequência de Comutação:20kHz
– Modo de Resfriamento:Resfriamento forçado a ar
– Nível de Ruído:≤65dB
– Altitude:Até 1000m, para cada aumento de 100m, a potência é reduzida em 1%.
– Temperatura de Operação:-20℃ a 45℃
– Umidade Relativa:De 5% a 95%, sem condensação
– Classe de Proteção:IP20 (customizável)
– Capacidade de Compensação:Até 500A
– Tensão Nominal:400V LL ±15%
– Modo de Compensação:3P3W/3P4W 400V, 3P3W 690V
– Padrões de Conformidade:Diretivas 2014/30/EU, 2014/35/EU e normas EN 61000-6-2:2005+AC:2005, EN 61000-6-4:2007+A1:2011, EN 50178:1997.
Esses parâmetros técnicos garantem que o ReactStat seja uma solução confiável e eficiente para a correção de fator de potência e filtragem ativa em uma variedade de aplicações industriais e comerciais. Com recursos avançados de monitoramento e proteção, juntamente com uma ampla faixa de capacidade de compensação e configurações personalizáveis, o ReactStat é adaptável a diversas condições de operação e requisitos específicos de aplicação.

Princípio de operação

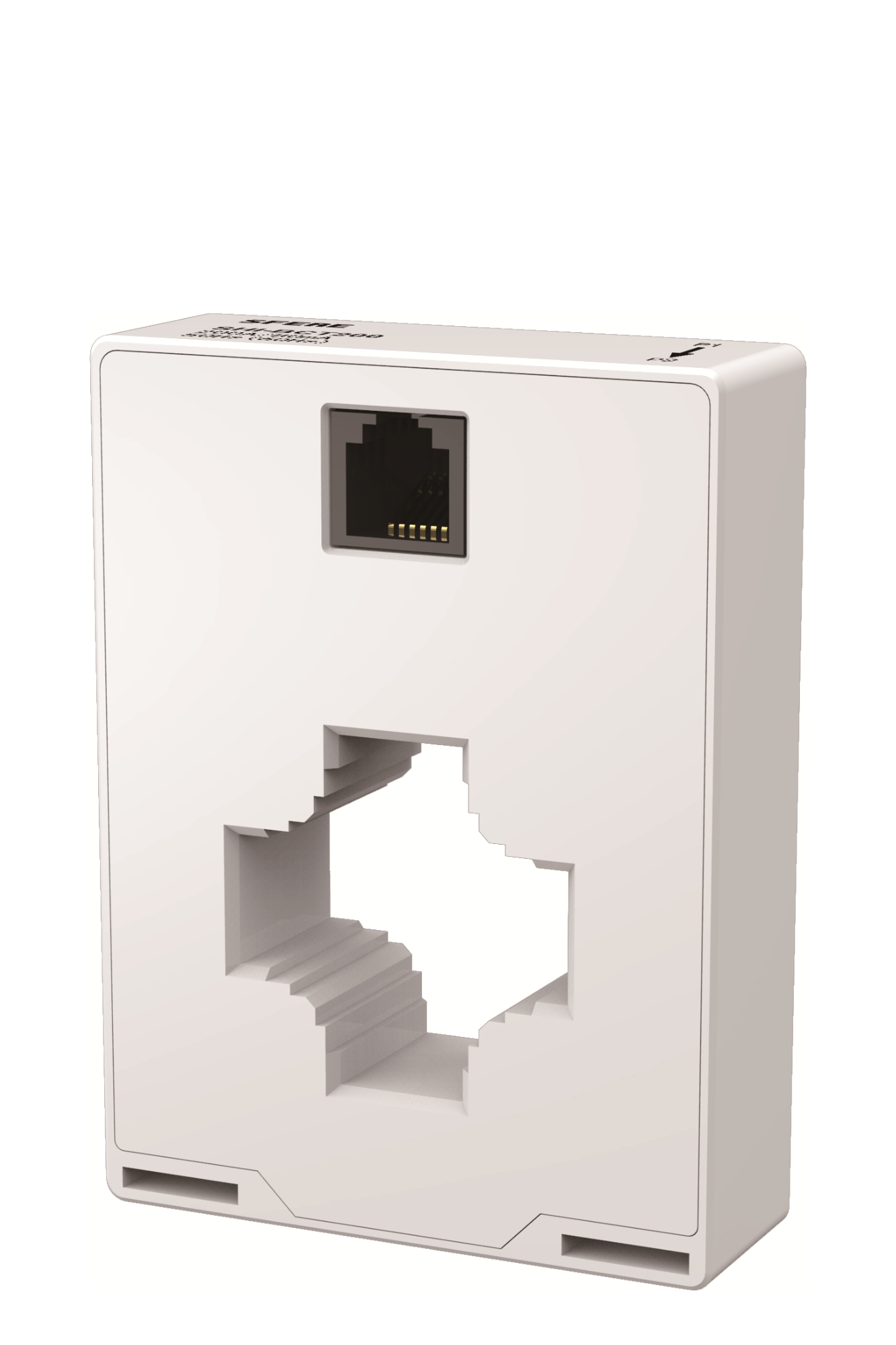

O Sistema Estático de Geração de Var (SVG) é responsável por corrigir o fator de potência em sistemas de energia elétrica. Ele opera detectando a defasagem entre a corrente e a tensão na carga por meio de transformadores de corrente (CT). Utilizando um Processador Digital de Sinais (DSP), o SVG acompanha rapidamente a corrente de referência e calcula a taxa de variação da potência reativa através de algoritmos inteligentes. Esses dados são então enviados aos Transistores Bipolares de Porta Isolada (IGBT) por meio de sinais de Modulação por Largura de Pulso (PWM).

Posteriormente, o inversor gera corrente reativa, indutiva ou capacitiva, para realizar a compensação dinâmica da potência reativa em tempo real. O princípio de operação do SVG é análogo ao do Filtro Ativo de Potência (APF). Quando a carga gera corrente defasada em relação à tensão, o SVG detecta essa diferença de fase e produz corrente em fase ou em oposição à rede elétrica, ajustando o ângulo de fase da corrente para se aproximar do da tensão no lado do transformador, resultando em um fator de potência unitário. O SVG também pode corrigir desequilíbrios de carga, contribuindo para a estabilidade do sistema elétrico.
