Controlador do Fator de Potência & Analisador de Energia

Controlador do Fator de Potência & Analisador de Energia

O controlador de compensação de potência reativa da série WGK adota design digital e algoritmo de amostragem AC. É equipado com IHM TFT e porta RS-485 padrão para suporte ao protocolo Modbus-RTU.

Aplicações:

  • Regulação do fator de potência em sistemas de distribuição de energia elétrica.
  • Controle do fator de potência em instalações industriais para melhorar a eficiência energética.
  • Ajuste do fator de potência em instalações de telecomunicações para garantir a qualidade do fornecimento de energia e evitar quedas de tensão.
  • Ajuste do fator de potência em instalações comerciais para evitar penalidades por baixo fator de potência.

Benefícios:

  • Melhoria da eficiência energética e redução de custos operacionais.
  • Maior estabilidade e confiabilidade do sistema elétrico.
  • Prevenção de sobrecargas e danos aos equipamentos elétricos.
  • Cumprimento de regulamentos e normas de qualidade de energia.
Solicitar um orçamento
Descrição Princípio de operação Mídias

Descrição

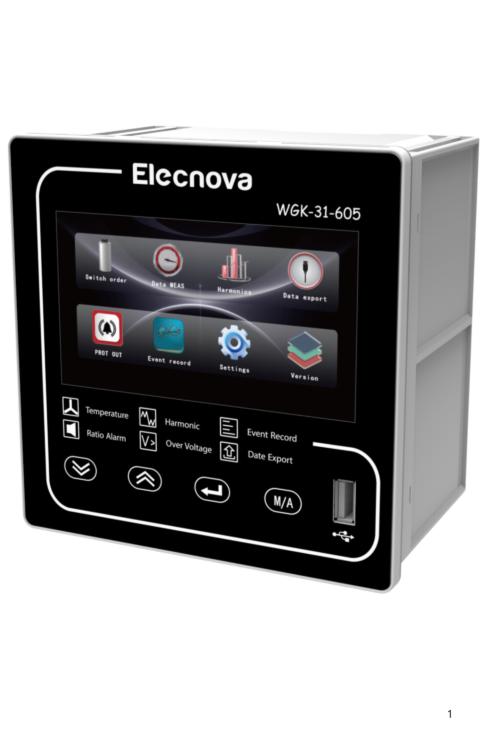

O controlador do fator de potência WGK-31-605, apresenta um design totalmente digital, utilizando um avançado algoritmo de amostragem AC para garantir precisão e eficiência na regulação da energia elétrica. Sua interface homem-máquina é equipada com um display TFT ou LCD de cristal líquido de tela grande, permitindo uma fácil visualização e controle das operações.

Com um design modular e aparência simplificada, o controlador oferece flexibilidade na instalação e manutenção, adaptando-se facilmente às necessidades específicas do sistema elétrico. Através da interface de barramento padrão RS-485, suporta o protocolo de comunicação Modbus-RTU, garantindo uma comunicação eficaz e confiável com outros dispositivos. O controlador exibe em tempo real uma ampla gama de parâmetros elétricos, incluindo tensão, corrente, fator de potência, potência ativa, potência reativa, harmônicos de tensão e corrente, frequência, status de comutação do capacitor, temperatura e outros, permitindo um monitoramento abrangente do sistema.

O controlador possui uma função de proteção harmônica integrada, garantindo a qualidade e estabilidade da energia elétrica fornecida. Ele permite o ajuste do fator de potência alvo (cosφ) dentro de um intervalo específico, e oferece opções de comutação manual ou automática para seleção de modo de operação. O sistema suporta capacidade igual, codificação e modo de comutação de controle difuso, proporcionando maior flexibilidade e controle sobre o fator de potência.

Em caso de interrupção no fornecimento de energia da rede por mais de 15 ms, a perda de tensão é liberada automaticamente, garantindo a segurança dos equipamentos. A capacidade de saída de cada circuito de saída pode ser definida de forma independente, permitindo uma configuração personalizada de acordo com as necessidades específicas de cada aplicação. O controlador oferece dois métodos de fiação: F para quatro fios trifásicos e G para monofásico de dois fios. As etapas de compensação disponíveis são 16A com 16 etapas estáticas, 24A com 24 etapas estáticas e 24B com 24 etapas dinâmicas. Com todas essas características, o controlador do fator de potência oferece uma solução abrangente e eficiente para o gerenciamento e controle da energia elétrica.

Princípio de operação

O princípio de operação do controlador do fator de potência WGK-31-605, é fundamentado na regulação e correção do fator de potência em sistemas elétricos. Utilizando um design digital avançado, o controlador realiza amostragens precisas da corrente e da tensão AC, permitindo uma análise detalhada dos parâmetros elétricos.

Ao receber os dados de corrente e tensão, o controlador calcula o fator de potência atual do sistema e compara com o valor alvo predefinido. Com base nessa comparação, o controlador ajusta dinamicamente a compensação de potência, ativando ou desativando bancos de capacitores conforme necessário. O controlador também incorpora funções de proteção, monitorando continuamente a qualidade da energia elétrica e detectando a presença de distorções harmônicas. Em caso de irregularidades, o sistema aciona medidas corretivas para garantir a estabilidade e a eficiência do sistema elétrico. Além disso, o controlador oferece flexibilidade na configuração e operação, permitindo ajustes manuais ou automáticos do fator de potência alvo. Através de uma interface intuitiva, os operadores podem monitorar em tempo real os parâmetros elétricos e realizar ajustes conforme necessário para otimizar o desempenho do sistema. Em resumo, o princípio de operação do controlador do fator de potência visa garantir uma distribuição eficiente e estável de energia elétrica, minimizando perdas e melhorando a qualidade da energia fornecida pelo sistema elétrico.



Mídias

Arquivos para download

Catálogo Ficha técnica
